Visão geral do projeto

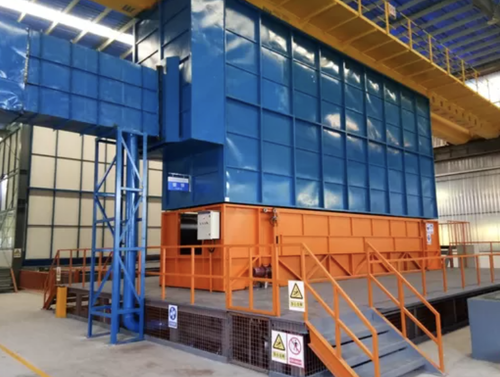

Um proeminenteFabricante sul-africano de processamento de açoprecisava de uma solução de galvanização por imersão a quente em grande escala com certificação ISO9001 para atender à crescente demanda industrial. O cliente precisava de um sistema de tanque de zinco personalizado capaz de lidar com20.000 toneladas por anode diversos tipos de peças, ao mesmo tempo em que adere a rigorosos padrões ambientais e de eficiência energética. Nossa equipe entregou uma solução completa e pronta para uso, centrada em um enormeChaleira de zinco de 7,0 * 1,2 * 2,2 mcom tecnologia avançada de aquecimento por combustão por pulso de alta velocidade.
Histórico do cliente
- Localização:África do Sul
- Indústria:Processamento de aço e tratamento de superfície
- Tamanho da oficina:81*15,9m
- Meta de produção:20.000 toneladas/ano
- Tipos de peças:Componentes de aço diversificados
- Certificação necessária:ISO9001
Arquitetura do sistema e tecnologias-chave
O projeto segue três princípios básicos de design:economia de energia e proteção ambiental,liderança em tecnologia, equalidade confiável a preços econômicos.
1. Sistema de combustão de pulso de alta velocidade
O sistema de combustão é colocado em posição diagonal dentro do forno, permitindo que o calor envolva continuamente a caldeira de zinco de ambos os lados. O motor de combustão fornece uma potência de saída de1170 M/seg ou superior, garantindo um aquecimento rápido e uniforme. Isto melhora significativamente a eficiência térmica e prolonga a vida útil do tanque de zinco.
2. Sistema de controle de aquecimento inteligente
Os termopares são estrategicamente instalados na passagem de gás e na caldeira de zinco, alimentando dados em tempo real para o sistema de controle como parâmetros científicos. O motor de combustãoliga e desliga automaticamente sem intervenção manual, eliminando erros humanos e garantindo uma regulação precisa da temperatura. O sistema fornece monitoramento completo de dados em tempo real, diagnóstico de falhas e funcionalidade de alarme.
3. Monitoramento da concentração de ácido
Equipamento avançado de teste de concentração de ácido permite o monitoramento contínuo do estado do banho ácido, permitindo que os operadoresajustar o ritmo de produção dinamicamentepara um ótimo desempenho de decapagem.
4. Tratamento de gases residuais em circuito fechado
Todos os gases residuais industriais são coletados em um sistema fechado e tratados centralmente para atender aos padrões de descarga ambientalcom zero estouro, garantindo total conformidade regulatória.
5. Nova tecnologia de processo sem água
Um novo processo exclusivo elimina a necessidade de etapas intermediárias de lavagem com água entre determinados estágios,reduzindo o investimento de capital e os custos operacionais contínuos.
6. Coletor de pó de zinco (opcional)
Coleta de pó de zinco de alta eficiência com requisitos mínimos de manutenção e tamanho compacto — disponível como acessório opcional.
Especificações de equipamentos e tanques da linha de produção
| Equipamento / Tanque |
Dimensões (C * L * A) |
Quantidade |
| Tanque Desengordurante |
7,0m x 1,3m x 2,2m |
1 |
| Tanque de decapagem ácida |
14,0m x 1,3m x 2,2m |
3 |
| Tanque de Fluxo |
7,5m x 1,3m x 2,2m |
1 |
| Tanque de Galvanização (Chaleira de Zinco) |
7,0m x 1,2m x 2,2m |
1 |
| Tanque de resfriamento de água |
7,0m x 1,3m x 2,5m |
1 |
| Tanque de Passivação |
7,0m x 1,3m x 2,5m |
1 |
| Sala Fechada com Fumos Ácidos |
61,0m x 3,8m x 6,5m |
1 |
Equipamento Adicional Incluído:Sistema de aquecimento e controle do tanque de galvanização, guindaste tipo anel, sistema de coleta e tratamento de fumaça ácida, equipamento fixo de coleta e tratamento de fumaça de zinco (opcional), remoção de ferro do equipamento de fluxo, sistema de aquecimento de fluxo (utilizando calor residual de combustão) e sistema de resfriamento de água.
Requisitos de utilidade
- Potência Elétrica Máxima:230 kW
- Consumo de água:0,01 m³/ton (pressão de alimentação mínima de 0,2 MPa)
- Faixa de pH da água:6,5 – 8 (água de torneira, rio ou poço aceitável)
- Combustível para aquecimento:Queima de óleo em forno
- Ar Comprimido:0,5 MPa/cm², 3 m³/min
- Layout de produção:Layout do anel
Resultados do projeto e valor entregue
Ao implementar esta linha personalizada de galvanização por imersão a quente ISO9001, o cliente sul-africano alcançou:
- Grande produção anual de 20.000 toneladascapaz de lidar com diversos tipos de peças de aço em uma linha de produção com layout de anel
- Eficiência energética superioratravés de aquecimento por combustão pulsada de alta velocidade que envolve uniformemente a chaleira de zinco, prolongando a vida útil do equipamento
- Controle de temperatura totalmente automatizadocom monitoramento de termopar em tempo real, eliminando erros de operação manual
- Custos operacionais reduzidosatravés da tecnologia de processo sem água que elimina etapas intermediárias de enxágue
- Conformidade ambiental completacom coleta de gases residuais em circuito fechado e tratamento centralizado atendendo a todos os padrões de descarga
- Suporte de serviço abrangenteincluindo planejamento de esquema de investimento, projeto de layout de fábrica, desenhos de fundação de equipamentos, instalação e comissionamento no local e treinamento técnico profissional para funcionários locais
Conclusão
Este projeto de grande escala demonstra nossa experiência em fornecerSoluções de galvanização por imersão a quente totalmente personalizadas e com certificação ISO9001para o mercado industrial africano. Com uma caldeira de zinco de 7 metros, combustão pulsada de alta velocidade, automação inteligente e processamento sem água, o cliente sul-africano está agora equipado com uma das instalações de galvanização mais avançadas do continente — equilibrando produção de alto volume com responsabilidade ambiental e excelência operacional.
